低温管道

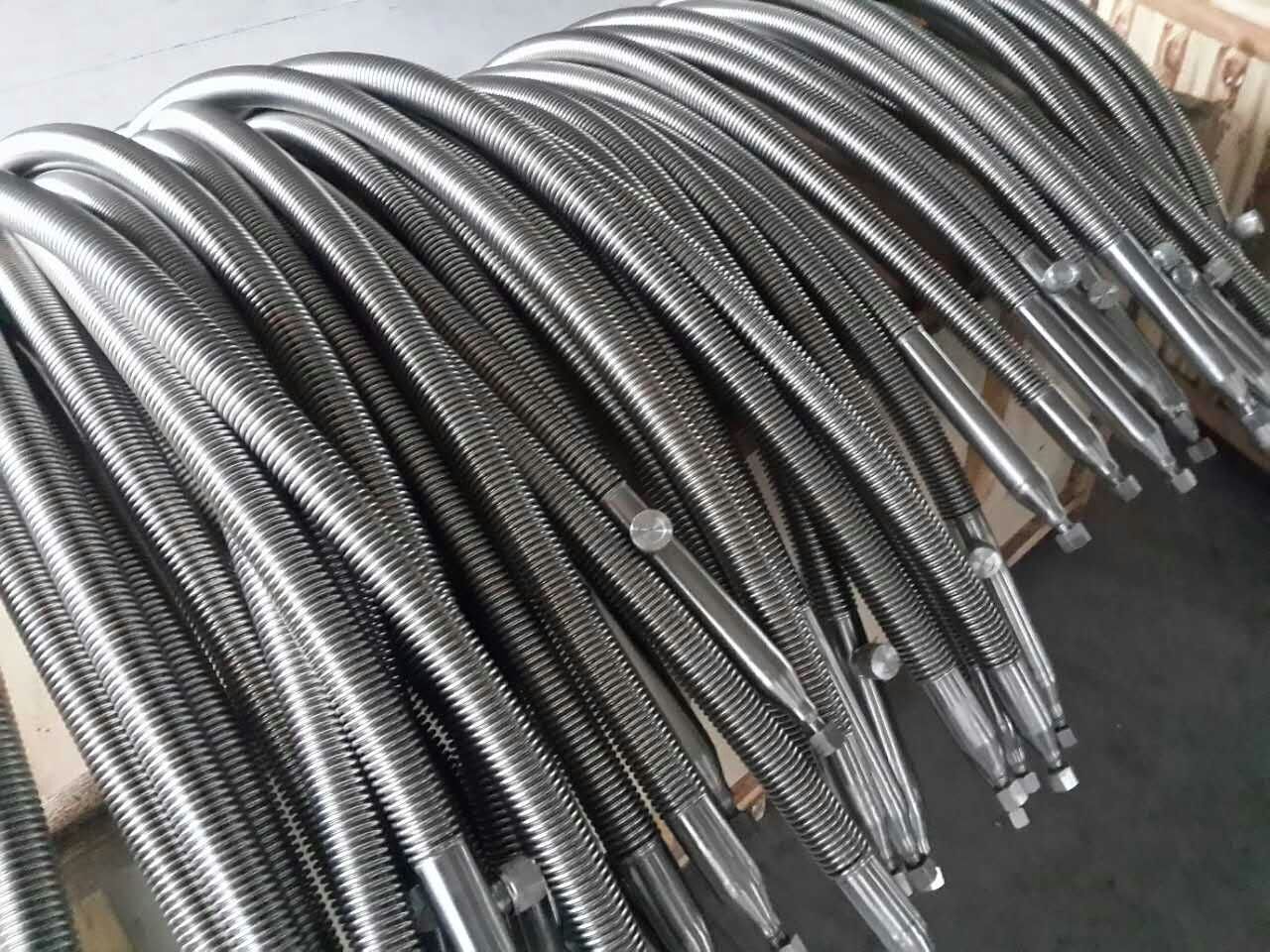

液氮真空管路（液氮罐专用）

型       号
参       数

DN10~DN100

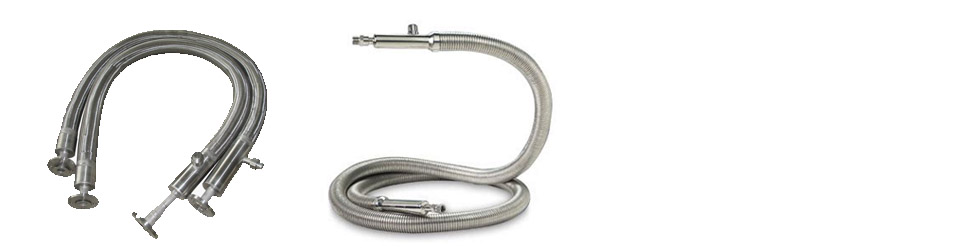

液氮真空管路低温软管

低温软管接头可按用户需求定制

 真空管软管特点
●真空软管可以按现场情况调整供液系统位置，真空软管弯曲半径小
●保冷效果好，使用时软管外表不结水，不结霜
●真空软管两端配以贮槽和槽车专用快速接头
●有特殊需求的客户定制特殊结构形式的真空绝热软管

真空管软管选材
●内外层均为特种优质不锈钢金属软管（SUS304）
●夹层中采用目前先进的专用多层绝热材料
●导热系数低的支撑


液氮真空管路管软管运用
●真空管软管主要运用：槽车充排液体；贮槽与低温用液设备之间硬连接的转换；真空硬管与低温用液设备之间的转换。
●真空管运用行业：工业气体、医学、生物学，电子、航空、汽车，餐馆、饮料等行业，输送液氮（LIN）、液氩（LAr）、液氧(LOX)、液化天然气(LNG)。



液氮真空管路技术参数
高真空多层绝热低温液体输送软管技术参数

管道规格
(mm)		 公称通径 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
内  管 ф10 ф15 ф20 ф25 ф32 ф40 ф50 ф65 ф80 ф100
外  管 ф34 ф15 ф52 ф64 ф84 ф84 ф104 ф125 ф150 ф185
工作压力 根据用户需要设计  ≤3.2MPa
设计温度 -270℃
工作介质 LO2、LN2、LAr、LH2、LHe
内、外筒材质 SUS304
结构形式 高真空多层绝热
夹层压力 ＜0.004Pa
管道真空漏率 ＜2×10-10PaL/S
使用环境温度 -30℃～50℃
内管强度试验 根据工作压力进行
气密性试验 根据工作压力进行
设计依据 1．根据国家有关标准和Q/XLT001-2008标准
2．按用户提供的低温液体输送管道系统布置图要求进行







班德液氮罐全系产品提供一年免费售后服务
五年真空质保。
