液氮管道安全阀的工作原理
时间:2025-09-04 17:15来源:原创 作者:小编 点击:
次
一、引言：安全阀的核心作用
液氮作为低温液体（沸点 - 196℃），在管道输送中易因绝热不良、流量波动或系统堵塞导致汽化膨胀，使管内压力急剧升高。若压力超过管道或设备的设计承压极限，可能引发破裂、泄漏等安全事故。液氮管道安全阀作为 “压力保护屏障”，其核心功能是在管内压力达到预设值时自动开启泄压，待压力降至安全范围后自动关闭，确保整个液氮输送系统的稳定运行。

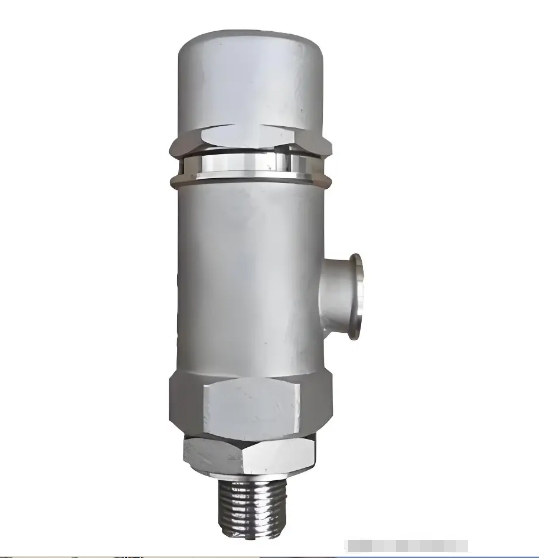

二、安全阀的结构组成
液氮管道安全阀多采用弹簧式结构（适配低温环境的稳定性要求），主要由以下关键部件构成：
- 阀体：采用低温耐蚀材料（如 304 不锈钢、蒙乃尔合金），内部流道设计需减少液氮流动阻力，同时避免低温下材料脆化；
- 阀芯与密封面：阀芯采用聚四氟乙烯（PTFE）或低温金属密封材质，确保低温下的密封性能，防止正常工况下液氮泄漏；
- 弹簧：选用低温弹性稳定的合金弹簧（如 Inconel 合金），通过预设弹力将阀芯紧压在密封面上，控制安全阀的开启压力；
- 调节机构：包括调整螺母、锁母等，用于校准弹簧弹力，设定安全阀的 “整定压力”（即开启压力）和 “回座压力”（即关闭压力）；
- 排气口与接管：排气口需连接专用泄压管道，将泄压后的液氮（或汽化后的氮气）引导至安全区域（如室外空旷处），避免低温冻伤或氮气窒息风险。
三、核心工作原理：压力驱动的 “自动启闭” 机制
液氮管道安全阀的工作过程基于 “介质压力与弹簧弹力的平衡关系”，可分为三个关键阶段：
1. 正常工况：密封保压
当液氮管道内压力处于设计安全范围时，弹簧的预紧弹力大于管内介质压力，阀芯被弹簧紧压在阀体密封面上，形成严密密封。此时液氮无法通过阀芯与密封面的间隙流动，管道保持正常输送状态，无泄漏或泄压现象。
2. 超压工况：自动开启泄压
当管道内压力因液氮汽化、堵塞等原因升高至 “整定压力”（通常为管道设计压力的 1.05-1.1 倍）时，介质压力克服弹簧弹力，推动阀芯向上移动，使阀芯与密封面之间形成环形泄压通道。液氮（部分因压力骤降汽化）通过泄压通道进入排气口，再经专用管道排出系统外部，管内压力随之逐渐下降。
此阶段需注意：安全阀的 “排量” 需与管道的最大可能超压速率匹配 —— 由于液氮汽化后体积会膨胀约 696 倍，泄压通道的通径设计需确保能快速排出过量介质，避免压力持续升高。
3. 降压复位：自动关闭密封
当管内压力降至 “回座压力”（通常比整定压力低 5%-15%）时，弹簧弹力重新大于介质压力，弹簧推动阀芯向下复位，再次压紧密封面，恢复管道的密封状态，系统回到正常运行模式。
四、适配液氮环境的关键技术特性
- 低温适应性：所有部件需耐受 - 196℃的低温，避免材料脆化（如阀体采用低温韧性钢材）、密封件失效（如 PTFE 密封面需经过低温老化处理）；
- 抗冻堵设计：阀芯与阀座的间隙需精准控制，同时排气口需避免积水（低温下易结冰堵塞），部分高端型号会内置电伴热装置，防止泄压通道冻堵；
- 快速响应性：弹簧的弹性系数需稳定，确保压力达到整定压力时阀芯能迅速开启，避免 “延迟开启” 导致超压风险；
- 耐腐蚀性：液氮若含微量杂质（如水分、二氧化碳），低温下可能形成酸性物质或固体颗粒，阀体与阀芯需具备抗腐蚀能力，防止密封面磨损。
五、应用与维护注意事项
- 整定压力校准：安装前需根据管道设计压力校准整定压力，运行中每 6-12 个月需通过专业设备（如低温压力校验台）重新校验，避免弹簧弹力衰减导致开启压力漂移；
- 定期检查密封性能：正常运行时需观察安全阀是否存在微量泄漏（如阀体外壁结霜异常），若发现泄漏需及时更换密封件；
- 泄压管道维护：确保排气口连接的泄压管道无堵塞、无弯折，避免泄压时因管道阻力导致背压升高，影响安全阀正常开启；
- 应急场景处理：若安全阀因故障无法开启（如阀芯卡涩），需立即关闭上游阀门切断液氮供应，启用备用泄压装置（如爆破片），待系统泄压后检修安全阀。
六、结语
液氮管道安全阀的工作原理本质是 “压力平衡的动态调控”，其设计与运行需紧密结合液氮的低温、易汽化特性，通过结构优化与精准控制，实现 “超压即泄、压降即关” 的保护功能。在实际应用中，除理解其工作原理外，更需重视定期维护与校准，才能确保安全阀始终处于可靠的保护状态，保障液氮输送系统的安全稳定运行。
