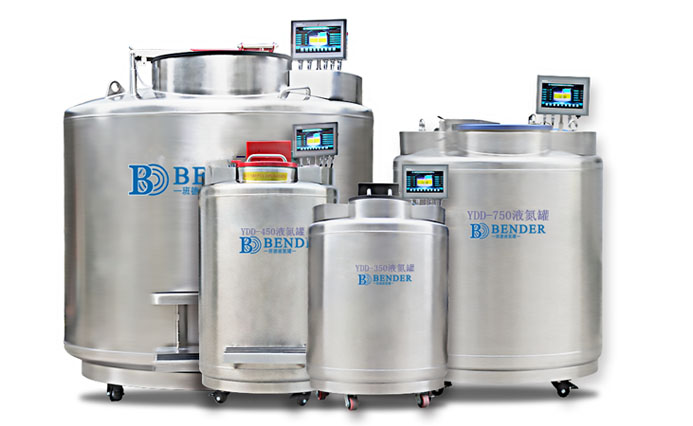

生物样本库液氮罐-干细胞库气相液氮罐

一、 产品概述：
       班德品牌生物样本库液氮罐主要应用于干细胞库建设及人类精子库建设。液氮罐采用先进抽空技术、绝热技术和高真空持久保持等技术保证了无故障样本安全储存和良好均匀的温度特性及最低的液氮消耗特点。气相储存时，整个储存区域温差不超过10℃，冻存架顶部最低温度可达到-190℃。

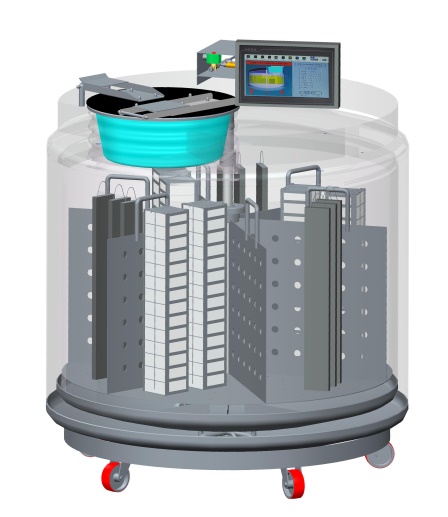

气相液氮罐系统内部结构图


二  产品特性：

① 可兼容气相和液相储存模式；
② 多种容量可供选择，最大程度满足您的储存需求；
③ 单位占地面积上存储更多样本，降低存储成本；
④ 出色的温度均匀性及稳定性；
⑤ 卓越的开盖后温度稳定性；
⑥ 先进的温度、液位监控及报警系统，可联网远程监控；
⑦ 自动补给液氮系统，安全省力；
⑧ 微处理控制系统可永久保存运行数据；
⑨ 一键除雾功能，方便查找及取放样品；
⑩ 多项人性化设计，操作舒适；
⑪ 可锁定罐盖，充分保证样品安全；
⑫ 标配一体式折叠台阶和辅助工作台；
⑬ 产品符合CE质量认证；

三 液氮罐的智能化控制
(1)智能化的控制
　　自动、手动启动/停止补充液氮功能
　　补液电磁阀控制保护功能
　　安全补液功能
　　(2)高精度的数据采集 高精度采集温度、液位高度、电池电量液氮蒸发损失率等数据。
(3)完善的报警功能：19种故障报警，报警方式采用屏幕闪烁显示+声光报警短信报警同时
激发。
　　(4)方便的操作显示

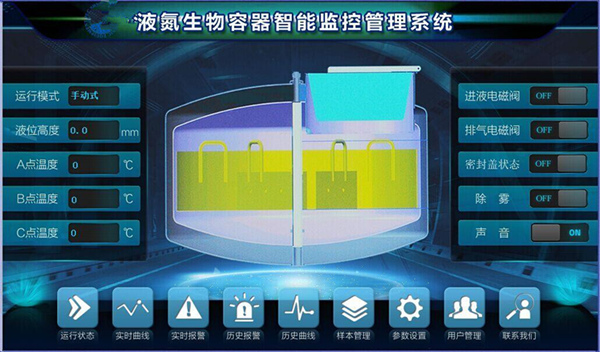

　　10寸高分辨率液晶屏触摸屏显示操作。
　　具备留言薄功能，能提示接班者查看上一班人员留言提示等;
　　(5)通信功能
　　标准的MODBUS协议。
　　提供1路独立RS-485接口和以太网接口。
　　配备监控中心计算机软件，实现集中监控所有生物容器。
　　(6)特殊功能
　　一键除雾功能。自动补液时，若监测到管路温度高于阀值自动打开放气电磁阀释放热气。


　
四 液氮供应系统-液氮补给罐

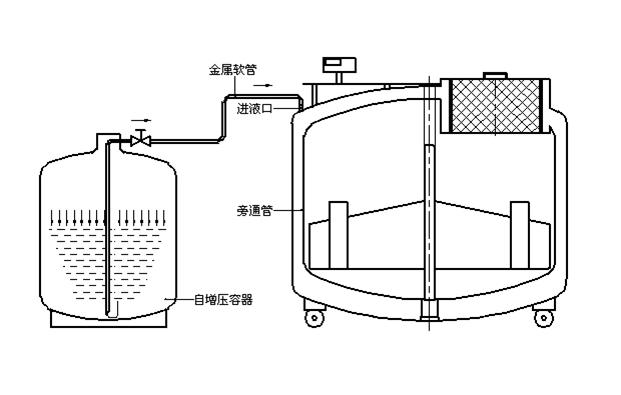

　　液氮补给罐是利用管内少量液氮气化产生压力，使容器能自动排放液氮，从而为其他容器进行液氮的补充。外壳采用304奥体低温专用不锈钢制作，两路多级安全系统，确保产品使用安全可靠，阀门借口布局合理，操作安全方便。
　　补给罐与液氮储存罐之间采用法兰真空软管柔性连接。
补 给 罐






五、数据管理系统

数据管理系统主要特点：
　　(1)核心关键数据保存不低于25年。
　　(2)可方便接入其它类型数据监控系统。
　　(3)多重数据安全保护系统。

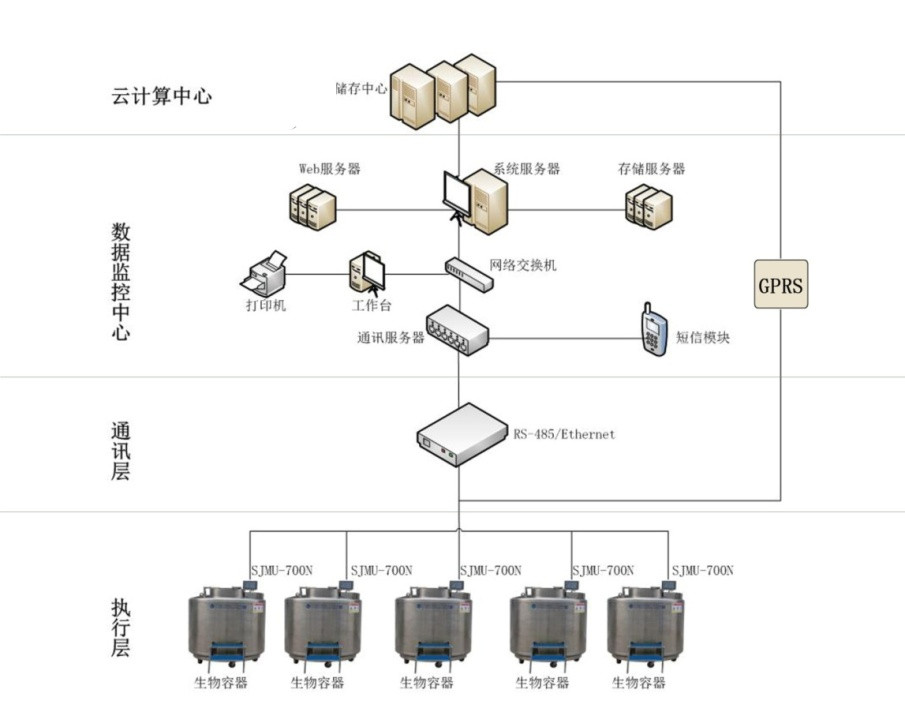

　　1、硬件：监控中心硬件由监控工作站、系统服务器、存储服务器、WEB服务器、路由器、打印机、在线式UPS、语音报警系统、短信报警系统、大屏幕液晶电视墙或电脑(可选)等组成。
　　2、软件：系统软件由三大模块组成：
　　1、液氮罐监控：实时采集低位、高位温度，检测液位高度;根据液位值和温度值自动开关进液电磁阀;发送报警信息。
　　3、安全监控。配电监控：实时监控整个生物样本库液氮存储区域的供用电状况，确保任何电力故障在第一时间告知并做相应处理，确保对液氮罐自动化补液和故障报警。




六  低氧浓度监控方案



• 系统介绍：本系统是专为液氮库氧浓度监测与控制设计，系统实时采集库 内氧气浓度；当氧气浓度超过设置（高限或低限）换气风机将自动/ 手动启动控制器并报警；控制箱与传感器探头将实时显示测量值与状 态，且系统实现远程查看并储存打印记录。


二、系统硬件技术参数：

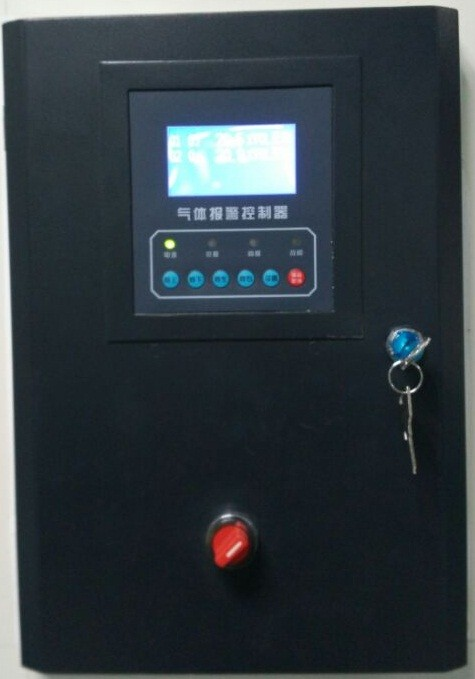

1. 智能控制仪器设备 检测气体 : 氧气
报警设定 : 一级浓度报警点 程序设定
二级浓度报警点 程序设定 报警方式 : 声光报警
报警音量 : > 120 分贝
报警输出 : 无源接点 , 容量 AC220v 5A 环境温度 : -10℃ ～ 50℃
环境湿度 : < 90% 无结露 电源 : AC220V,50HZ <4W
报警记录存储量：500 条
安装：膨胀螺栓固定于墙/柱

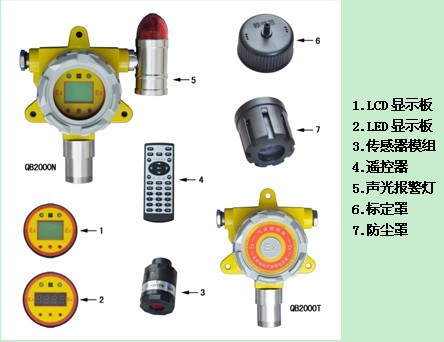

2. 模块化的智能气体探测器
测量范围：0-25%VOL
显示误差：5% F.S
响应时间：T90<20s
显示方式：LED 数码管显示 或 LCD 液晶显示
报警输出：无源开关量输出，容量 AC         220V 2A
信号输出：标准 4-20mA 信号
RS485 隔离数字信号
工作环境：-30℃～+50℃；
湿度＜90%RH 无结露
工作电压：DC24V 15%
防爆等级：ExdⅡCT6
防护等级：IP66
安装：膨胀螺栓固定于墙/柱



3. 便携式氧气检测报警仪
便携式氧气检测报警仪是用于未安装氧 气探头区域或停电时的应急设备，仪器有声、 光、振动三重报警，有效保证工作人员的安全。
显         示：STN 超大中文液晶显示
校         准：简单的自动归零与标定程序 灵 敏 度：1ppm 或 1％LEL
报警方式：声、光、振动三级报警
电         池： DC3.6V  1200mAh 可充电锂离子电池
尺寸重量：102mm×56mm×26mm        120g（含电池和鳄鱼夹） 被测气体：O2
测量范围：0-25%VOL 最大量程：30%VOL
误         差：0.1％ 响应时间：20 秒



4. 换气风机 用户自备
5. 新风源
6. 台式电脑 用户自备
三、使用
1. 近传输
启动系统电源；控制箱与探头 均有显示为正常。在控制箱上可观 察到系统运行状态。控制箱已经设 置到位使用时用户一般只需操作 电源开关即可无需 其他复杂设 置。

2. 远程传输
a)   连接
系统远程传输功能可在办公区的 485 通讯接口上连接电脑，观察到本 系统实际状态并储存、打印报警记录。

b)      软件

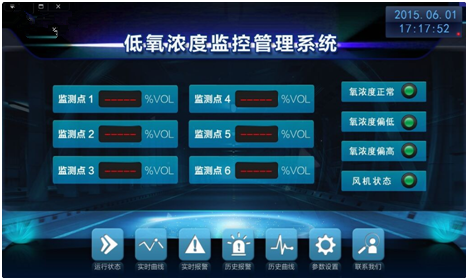

直接点击-低氧浓度监控管路系统-按钮进如；该界面 上可查看到系统运行实际状态并储存、打印报警记录。


 七 第一代冻存架管理系统

第一代冻存架管理系统由扫码打印设备+存储器+PC机组成。

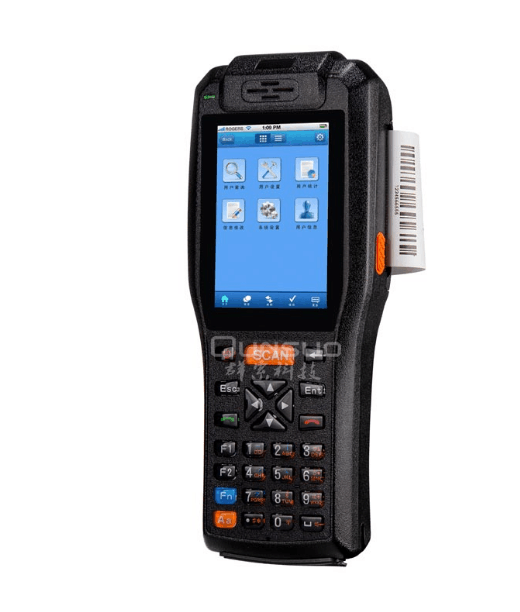

产品介绍-便携式扫码打印设备具备大屏幕+按键输入+标签打印功能。便捷输入样本数据，快速完成大量标签打印输出。入库监测，和快速出库监测，出入库数据及库内样本量数控存储在设备内的内存卡内。内存卡可插入电脑，便于随时调阅库内出入库数据，掌握样本库动态数据。
单个冻存管及冻存盒如有特殊需要的也可以单独贴标签控制出入库流动方向。

操作流程-样本资料和入库日期由便携式扫码打印设备编写输入并打印出条码，贴在冻存架上，扫码入库，出库时，用便携式扫码设备扫码，即可见该冻存架的所有信息，样本名称（中英文皆可）编号，入库日期，可编辑的其他信息等。



八 技术参数
