液氮罐的构造图说明

　　液氮罐是一种用于储存和运输液化气体，特别是液氮的专用容器。液氮罐的构造涉及多层隔热设计，以保证液氮在长时间存储过程中保持低温状态。液氮的沸点约为-196°C，只有通过有效的绝热措施才能防止液氮在常温下快速气化。液氮罐的设计不仅需要确保液体的稳定储存，还要在安全性、耐用性等方面满足严格的标准。了解液氮罐的构造细节，有助于进一步理解其在各类实验室、医院、工业等领域中的重要作用。

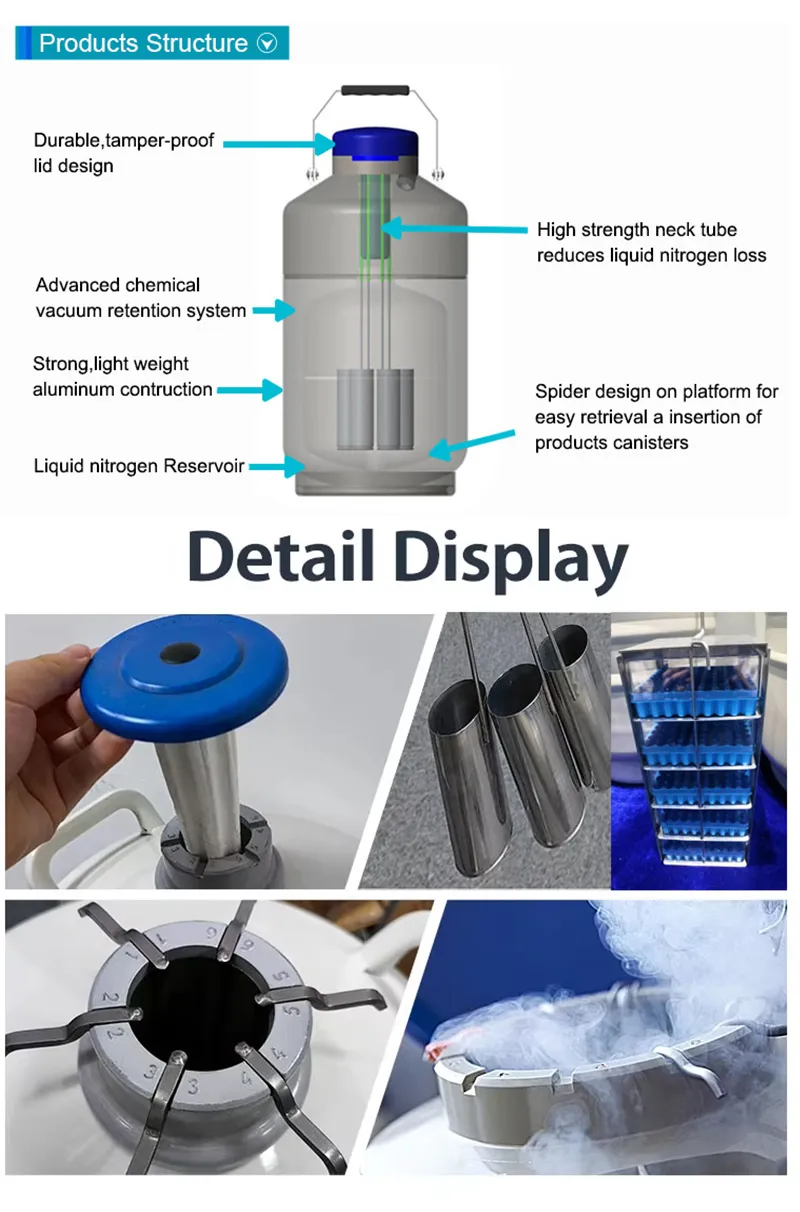

　　液氮罐的基本构造由内罐、外罐和多层隔热材料组成。内罐通常用高强度的金属材料如铝合金、不锈钢等制造，具有良好的耐低温性能。内罐的容量通常根据使用需求不同有不同的规格，容量范围从几升到几百升不等。例如，一款常见的小型液氮罐，其容量可能为2升，适用于小规模实验或样品保存。较大的液氮罐，容量可以达到50升以上，适用于大型实验室或工业用途。

　　内罐外表会有一层外壳，外壳的作用是防止外界环境对内罐造成物理损害，并且可以有效地保护罐体结构。外壳通常由较为坚固的金属材料如钢或铝合金制成，厚度在1-3毫米之间，具体厚度取决于液氮罐的类型和大小。外壳上可能还会设计有隔热层或者真空层，这些结构帮助保持液氮罐的低温状态，并减少热量的传导。

　　为了避免液氮的快速气化，液氮罐中还会设置一个真空层。真空层位于内罐和外罐之间，几乎没有空气存在，能有效减少外界热量的传导。真空层的设计是液氮罐保温性能的关键。根据不同的液氮罐型号，真空层的压力通常维持在0.01 MPa以下。真空层通过减少热导率，最大限度地减缓液氮的蒸发。通常情况下，液氮罐每24小时的蒸发量在0.1%到1%之间，具体取决于罐体的绝热效果。

　　液氮罐的顶部通常装有一个气体排放阀，这个阀门用于释放液氮罐内因蒸发产生的气体。因为液氮在温度较高时会迅速转化为气体，产生的气体需要通过此阀门排放，避免罐体内的压力过大，导致罐体的损坏。气体排放阀通常采用自动阀门设计，以确保气体排放不会出现故障，并且阀门的开启压力通常设置在0.1-0.3 MPa之间。

　　为了进一步提高液氮罐的使用安全性，液氮罐还会装有压力表和温度计，这些装置帮助用户监控液氮罐内部的气体压力和温度变化。液氮罐通常保持在-196°C的低温，但实际操作中，液氮罐内部的温度会有所波动，因此需要时刻监控其温度和压力。如果温度或压力超过安全范围，液氮罐内的气体排放阀会自动启动，防止事故的发生。

　　液氮罐的储存容量和结构密切相关。对于大容量液氮罐来说，其结构会更复杂，通常包含多个隔热层和更强的防护措施。比如一个50升容量的液氮罐，内部可能会有多个可调节的隔热层设计，以适应不同的使用需求。这种液氮罐除了用于常规的液氮储存外，还常常用于生物医学领域，尤其是用于保存细胞、组织和其他生物样本。液氮罐的高效隔热设计保证了样本在长时间存储中的稳定性，极大地提升了实验和研究的可靠性。

　　内部结构与安全措施

　　液氮罐的内部结构决定了其使用安全性与性能。液氮罐的内壁表面光滑，通常经过特殊处理，防止液氮直接与金属表面接触，从而降低因表面凹凸不平导致的气化速度。此外，液氮罐的设计还会考虑到防止因震动或外力碰撞而导致的损坏。很多液氮罐在内罐和外壳之间设置了缓冲层，如软垫或其他弹性材料，这些材料可以有效吸收外界冲击力，保护液氮罐不被损坏。

　　值得注意的是，液氮罐在存储和使用过程中，严格的操作流程和定期检查是必要的。例如，液氮罐在搬运过程中需要使用特制的吊装设备，以避免液氮罐因倾斜或撞击而造成损坏。液氮罐应当放置在远离火源和高温环境的地方，且最好避免暴露在阳光直射下。液氮的低温环境容易对周围的环境产生影响，使用液氮罐时要时刻注意周围的温度和气体压力，以确保安全。

　　液氮罐的构造设计使得其能够长期存储液氮，并在使用过程中保证液氮的低温状态不被破坏。通过对液氮罐内部结构的了解，使用者可以更好地理解液氮罐的操作原理和维护方法，确保液氮罐能够在不同的应用场景中发挥最大的作用。
